推拉式电磁铁的选择+使用详细说明

一、结构和功能。

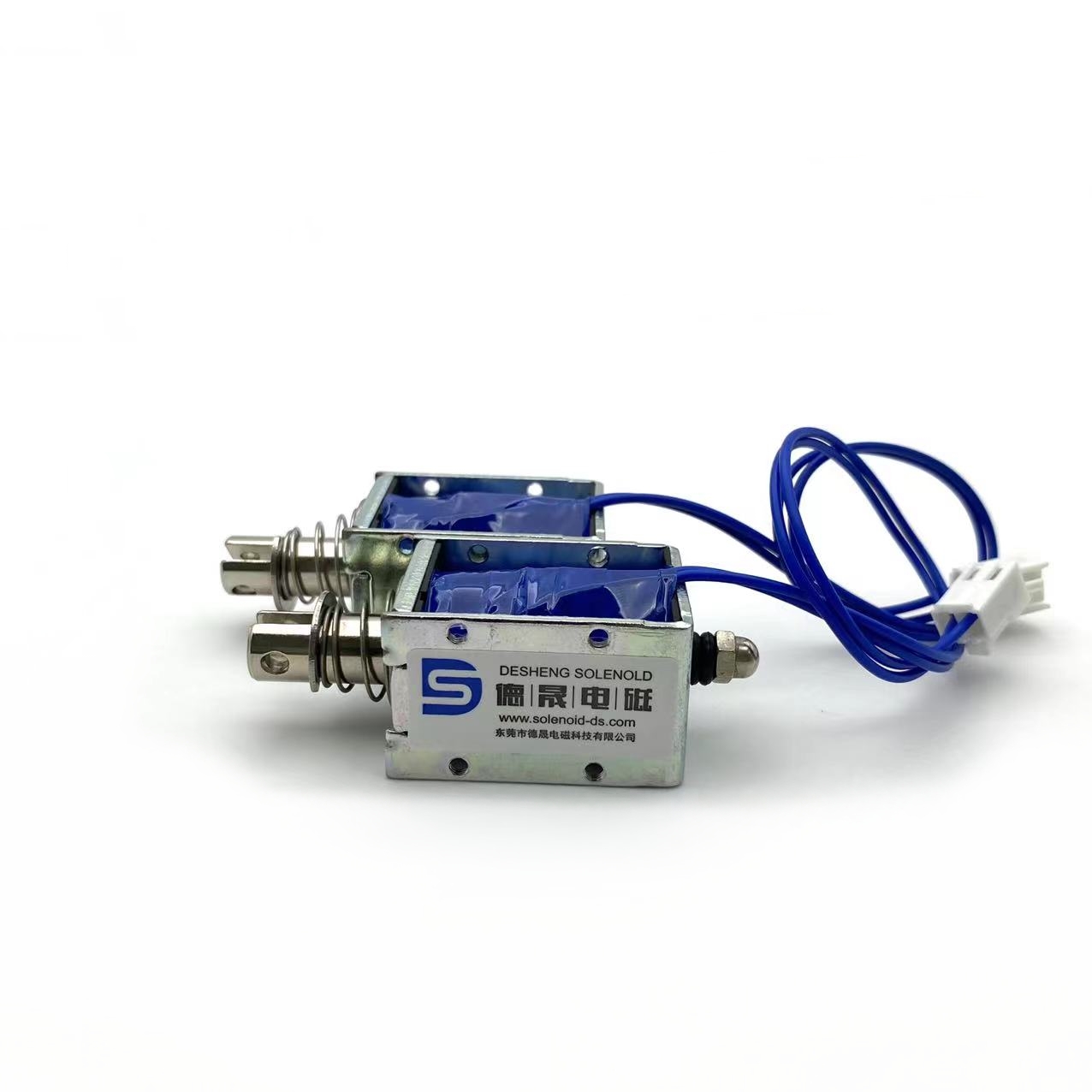

推拉式电磁铁是由电磁铁的基本组成部分和推拉式结构的特有部分组成。其主要包括线圈、铁芯和弹簧等组成部分。其中，线圈通电产生磁场，动铁芯则是磁场的载体，弹簧能够保证断电后电磁铁的铁芯恢复到原来的位置。推拉式电磁铁在电子自动化行业中扮演着重要的角色，广泛应用于各种电子和机械设备。

二、行程与力量。

不同的推拉电磁铁在不同的工作状态下可能会有不同的行程和吸力，因此，在选择和设计电磁铁时，需要根据具体的需求和应用场景来确定所需的行程和吸力。

三、使用时需考虑的事项。

1.电压如果高于+5%
电磁铁使用电压高于+5%可能会增加推力，从而在动铁芯和定铁芯之间产生更大的冲击。电压过高还会导致螺线管的温度升高，损坏电源线和线圈。

2.电压如果低于-10%
电磁铁使用电压低于-10%，吸力减小，响应时间会延迟。

3.注意工作环境
不可将推拉电磁铁与高温、湿度较大的环境接触，可能会影响电磁铁的推力或拉力以及响应速度，甚至导致电磁铁无法工作。

4.负载
推拉电磁铁通电产生吸力，对受力物体施加拉力和推力，如果电磁铁负载过大，长期使用则会减少电磁铁寿命。

四、一般参数。

电磁铁寿命受负载和使用频率的影响很大，因此建议在使用时检查实际负载。
负载周期计算（ED%）：通电率ED% = 通电时间＝（通电时间）／（通电时间＋断电时间）× 100 = 通电时间 ／ 循环时间×100
举例：通电时间1s;断电时间4s
ED% = 1/（1+4）×100 = 20% 为了避免电磁铁过热，我们建议选择更高效负载的电磁铁。

五、如何选择。

选择推拉式电磁铁时，请确定以下内容：
1.尺寸
确定电磁铁外壳、铁芯、固定等尺寸。

2.推拉力
通电后产生的推力或拉力是否满足实际使用需求。

3.通电周期/时间
确定电磁铁为连续运行或间歇运行。
连续运行：电磁铁通电时间长，温度持续上升达到顶点，因此为了满足这种性能需要选择通电率为100%ED的电磁铁。
间歇运行：电磁铁按照有规律或无规律的通断电，若断电时间足够，则电磁铁线圈会自然降温，无需考虑温度的影响。需确定电磁铁通电时间____(秒)，断电时间____(秒)，工作频率____次/秒/分。

4.行程
请确定必要的行程。

5.工作电压
请确定施加在电磁铁上的电压。

6.成本
应考虑性价比高合适的电磁铁。

7.工作环境
电磁铁通常应远离水，灰尘和腐蚀性气体的环境，防止异物等进入电磁铁内部。应选择(1) 环境温度5℃-30℃ (2) 相对湿度不大于70% (3) 无腐蚀性气体以及对绝缘有损害的气体 (4)无其他电磁干扰设备等。
