自动化设备推拉式电磁铁 DS-P1040L-02

推拉式电磁铁是一种能产生线性推拉力的电磁装置。当线圈通电后产生磁场，磁场将铁芯磁化，其中间的滑动铁芯形成叠加磁场，磁力线由一极向另一极运动时产生力，铁芯的一端可以带动一个物体做位移运动，实现一个功能动作。断电时，依靠弹簧自动复位。具有响应快、动作平稳以及寿命长的特点，广泛的运用在能源、机械、石化、运输等行业。
一、产品技术参数：

1.产品名称型号：自动化设备推拉式电磁铁  DS-P1040L-02

2.工作环境温度、湿度：-10℃~50℃ 5%~95%RH

3.储存环境温度、湿度：-30℃~60℃ 5%~95%RH

4.绝缘电阻：≥500MΩDC500V(线圈与骨架之间)

5.耐电压：1sec @AC1200V 1mA(线圈与外壳之间)

6.绝缘等级：F级（150℃）

7.功耗：19.2W(DC12V,R=7.5Ω±10% at20℃)

8.使用电压范围：DC12V±10%

9.行程-吸力：12mm:≥2.5g（通电保持）

10.工作循环：≤50%ED

11.寿命：≥500万次≤50%ED（DC12V)

12.温升：≤50℃(DC12V)

13.响应时间：≤30ms DC12V 空载

14.环保：符合欧盟2020/95/EC(ROHS)

15.噪音：/

16.引线强度：≤1.0kgf-30s，引线正常
17.通电方式：瞬间触发

18.电源输入极性：无要求
（上表格中的规格参数是在室温20~25℃，相对湿度65%RH±5%,1个标准大气压下产品水平放置测试的）
二、产品图纸：

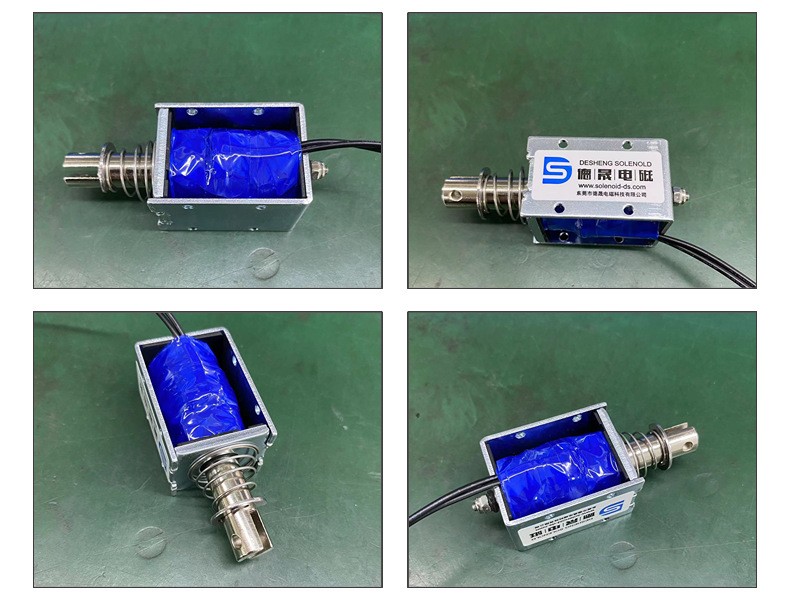

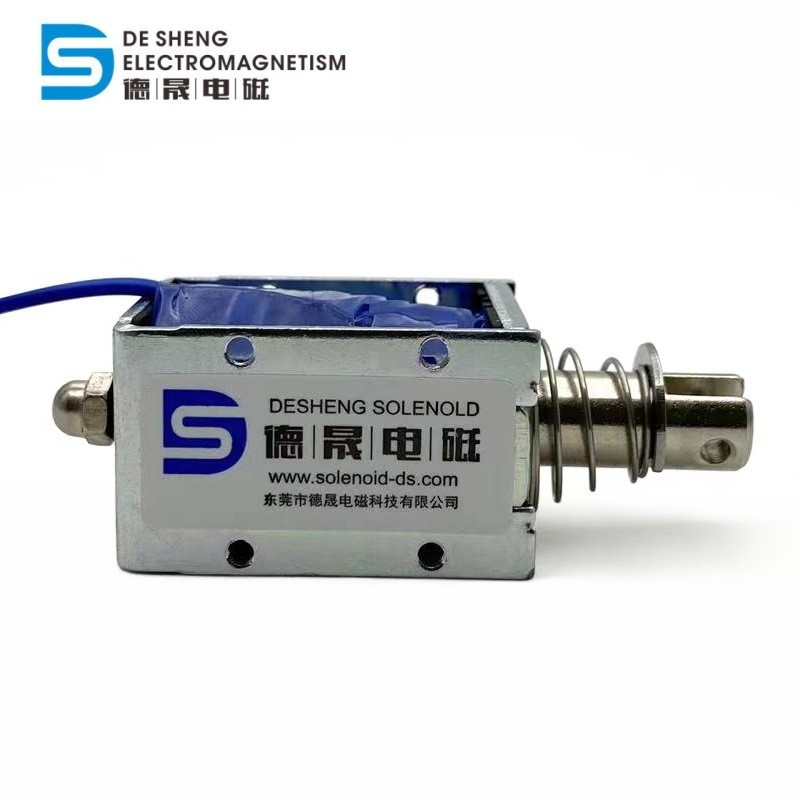

三、产品实拍：

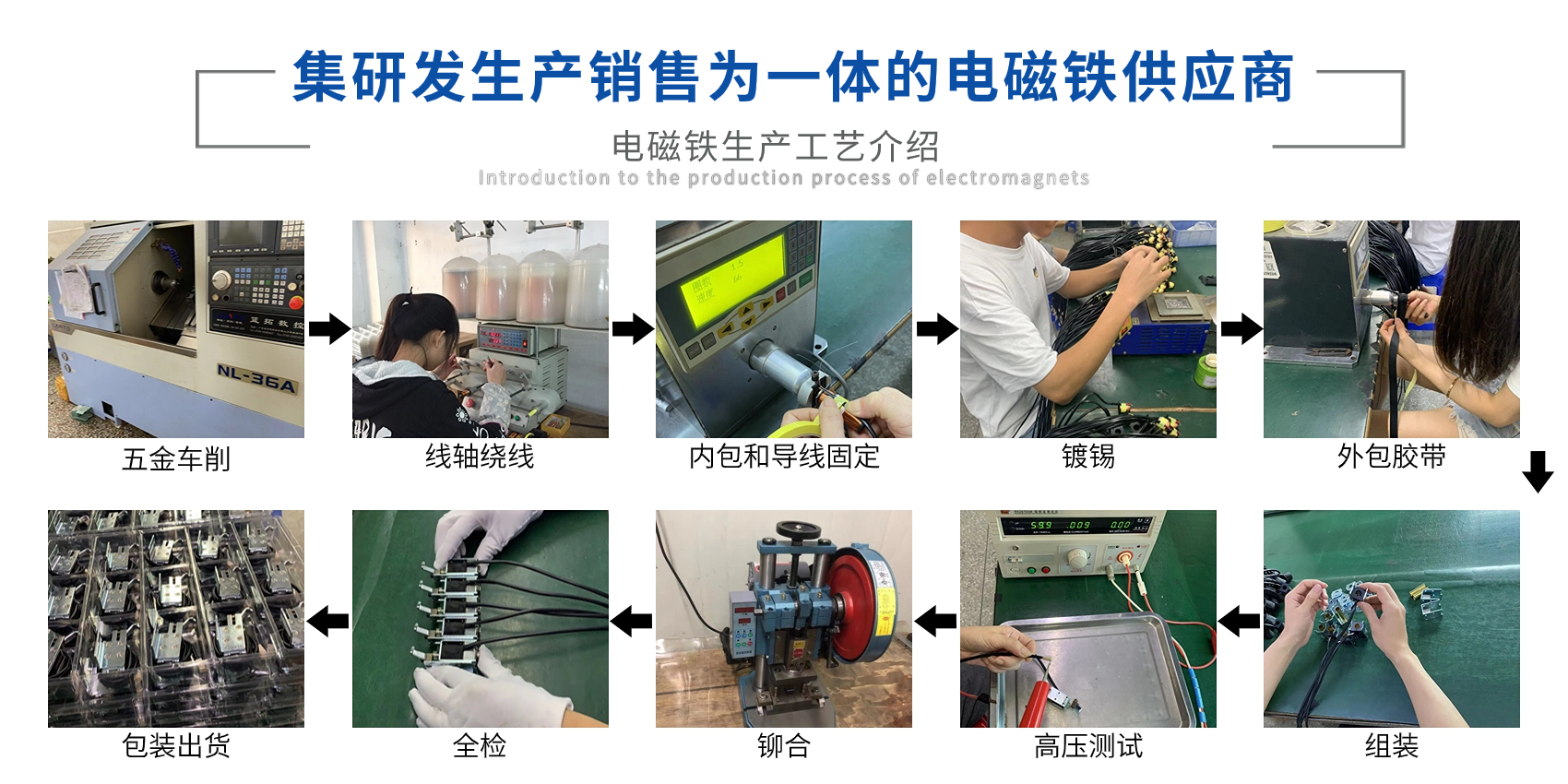

四、生产工艺展示：五、产品定制需求表下载：

645c3ad0ab7bd.docx
