圆管电磁阀 DS-T3257-01

气阀式电磁铁（电磁气阀）有常闭型和常开型二种，工作介质有空气、氧气、二氧化碳等。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使可动铁芯（滑杆）克服弹簧力与静铁芯吸合，直接开启阀口，介质呈通路；当线圈断电时电磁力消失，可动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通；常开型正好相反。如果工作时间较短，可以选择常闭型。 微型电磁气阀由于体积小，排气管设计比较简易，因此成本较低，而且在零压差和微真空下能正常工作，结构简单，动作可靠，广泛应用于真空包装封口机、电子血压计、美容美体器材、医疗机械等。
一、产品图纸技术参数：

1.产品名称型号：圆管电磁阀 DS-T3257-01

2.工作环境温度、湿度：-10℃~50℃ 5%~95%RH

3.储存环境温度、湿度：-30℃~60℃ 5%~95%RH

4.绝缘电阻：100MΩMIN DC500V(线圈与骨架之间)

5.耐电压：1sec @AC1200V 5mA(线圈与外壳之间)

6.绝缘等级：B级（150℃）

7.功耗：12~130W(可定制）

8.使用电压范围：DC12V-220V±10%(可定制）

9.行程-吸力：20mm:≥20kg（垂直放置，负载朝上）

10.寿命：≥50万次（通0.6秒断12秒，一小时，空载）

11.温升：≤75℃(通0.6秒断12秒，一小时，空载)

12.响应时间：≤30ms DC12V 空载

13.环保：符合欧盟2020/95/EC(ROHS)

14.噪音：/

15.引线强度：≤0.5kgf-30s，引线正常

16.电源输入极性：无要求
（上表格中的规格参数是在室温20~25℃，相对湿度65%RH±5%,1个标准大气压下产品水平放置测试的）

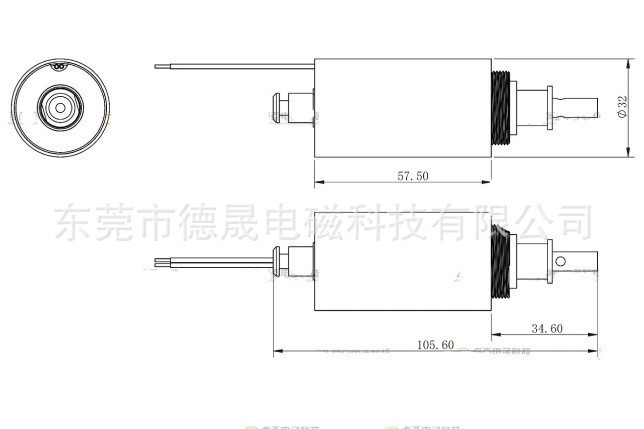

二、产品图纸：

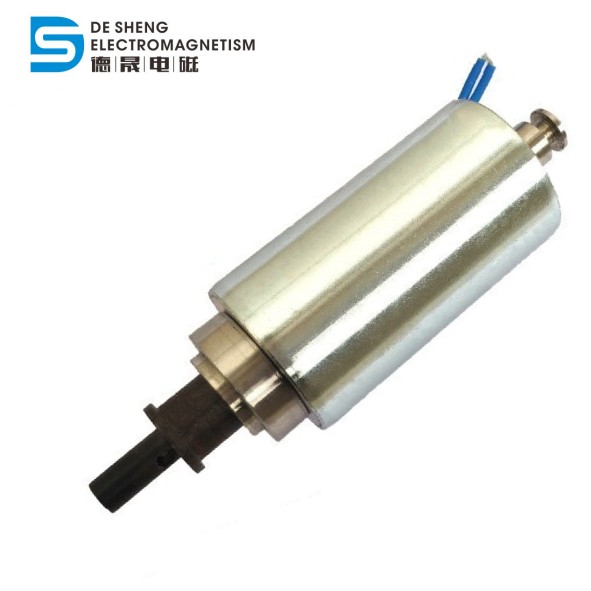

二、产品实拍：
正在制作中...

三、生产工艺展示：四、产品定制需求表下载：

645c3ad0ab7bd.docx
